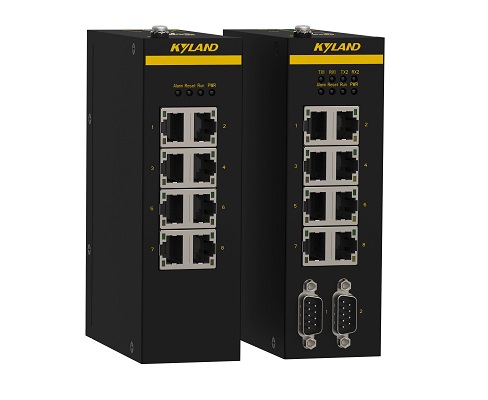

KGW3800A系列是bifa必发集团科技推出的高机能网关互换一体机，，， ， ，它能够作为智能通讯节点部署在工业网络中，，， ， ，通过其RS232/RS485串口和以太网口采集各类数据并统一处置后接入以太网络。。。 。。。。也提供多达8路的10/100M自适应以太网口，，， ， ，支持网络的接入和互换。。。 。。。。
KGW3800A系列网关互换一体机选取bifa必发集团科技高靠得住工业级设计；；；；；整机绿色低功耗，，， ， ，设备额定功耗不超过8W；；；；；无电扇，，， ， ，宽温宽压的硬件设计规划使本设备合用于各类严苛的工业环境。。。 。。。。
KGW3800A系列网关互换一体机支持一键复原，，， ， ，掉电告警等职能；；；；；设备支持告警批示灯，，， ， ，并能够通过SMTP的方式邮件告警，，， ， ，以保障网络问题能够被实时发现；；；；；同时设备也支持SSH ，，， ， ，SSL，，， ， ，MAC地址过滤，，， ， ，用户分级等安全职能，，， ， ，为工业网络的安全不变保驾护航。。。 。。。。
提供8个百兆以太网电口，，， ， ，2个串口
支持以太网口桥接级联、也可配置分歧网段IP、支持STP/RSTP
支持卡轨，，， ， ，壁挂两种装置方式
支持数据通明传输模式及多种和谈转换
端口支持2kV隔离保�；；；；�
整机IP30防护等级,EMC3级电磁防护
金属机身，，， ， ，宽温运行（-40℃~+75℃）
支持IEC 61850 MMS、Goose
| 产品规格 | |
| 以太网口 | 接口数量：8路电口 速度：10/100Mbps, 自适应 |
| 串行接口 | 串口：2路RS232/RS485 接口类型：DB9 Male |
| 串口通讯参数 | 数据位：5、6、7、8 终场位：1、2 校验位：None、Even、Odd 波特率：50bps～230400bps |
| 拨码开关 | 使能/禁用 RS485设备的120Ω的匹配电阻 |
| 安全职能 | 支持SSH 支持SSL 支持MAC地址过滤 支持用户分级 支持AES/DES/3DES数据加密 |
| 设备治理 | 支持Web治理（HTTP/HTTPS） 支持KyPMT 支持ICMP节造报文 支持SNMP v1/v2c 支持SNMP Trap 支持LLDP 支持ARP 支持DNS 支持DHCP client |
| 设备守护 | 支持通过WEB软件升级 支持FTP 支持TFTP 支持Syslog 支持SMTP邮件告警 支持断点沉连 |
| 时钟个性 | 支持NTP client |
| 互换职能 | IEEE 802.3i (10Base-T) IEEE 802.3u (100Base-T) IEEE 802.3x (流控) IEEE 802.1p (优先级) IEEE 802.1Q (VLAN) IEEE 802.1d (STP) IEEE 802.1w (RSTP) |
| LED 批示灯 | 前面板： PWR:电源批示灯 Run:系统运行批示灯 Reset:复位批示灯 ALARM:告警批示灯 TX01-TXn：对应串口数据发送批示灯 RX01-RXn：对应串口数据接管批示灯 |
| 按钮 | Reset，，， ， ，复原出厂设置 |
| 机械结构 | 表壳：金属材质 尺寸：45×141×99mm(W×H×D) 包装尺寸：250×200×70mm 散热方式：天然冷却,无电扇 防护等级：IP40 装置方式：壁挂，，， ， ，导轨 |
| 沉量 | 净沉：0.6kg 毛沉：0.76kg |
| 电源 | 输入电压：2路12~48VDC,推荐24VDC 接入端子：5芯5.08mm间距插入式端子 功率：＜8W 反接保�；；；；ぃ褐С� 过载保�；；；；ぃ褐С� 冗余保�；；；；ぃ褐С� |
| 环境 | 工作温度：-40℃～+75℃ 贮存温度：-40℃～+85℃ 相对湿度：5～95%无凝露 |
| MTBF | 大于300000h |
| 保建期 | 5年 |
| 机械 | IEC60068-2-6(振动) IEC60068-2-27(冲击) IEC60068-2-32(自由跌落) |
| 行业尺度 | EMI： FCC CFR47 Part 15, EN55022/CISPR22,ClassA EMS： IEC61000-4-2(ESD) ±6kV(contact),±8kV(air) IEC61000-4-3(RS) 10V/m(80MHz～2GHz) IEC61000-4-4(EFT) Power Port:±2kV;Data Port:±1kV IEC61000-4-6(CS) 10V(150kHz～80MHz) IEC61000-4-12 1kV/CM,1kV/DM IEC61000-4-16 30V(cont.),300V(1s) |
|
产品型号 |
百兆电口 |
RS232/RS485 |
电源输入 |
|
KGW3800A-8T-L17-L17 |
8个 |
- |
2路12-48VDC |
|
KGW3802A-8T2D-232/485-L17-L17 |
8个 |
2个RS232/RS485(软件切换) |
2路12-48VDC |
系统固件：
|
固件型号 |
固件包内容 |
|
KGW-IE1 |
Modbus RTU，，， ， ，Modbus TCP，，， ， ，OPC UA ，，， ， ，DNP 3.0，，， ， ，DL/T645-2007，，， ， ，DL/T645-1997，，， ， ，IEC-60870-101，，， ， ，IEC-60870-103，，， ， ，IEC-60870-104，，， ， ，西门子S7,IEC61850 MMS Client/Server，，， ， ，GOOSE |
112021084-KGW3800A-8T和谈网关互换一体机软件操作手册v10
